学校施設の受変電・電気設備の更新とは？必要性と進め方を解説

2026年7月9日

01_工事種別ガイド

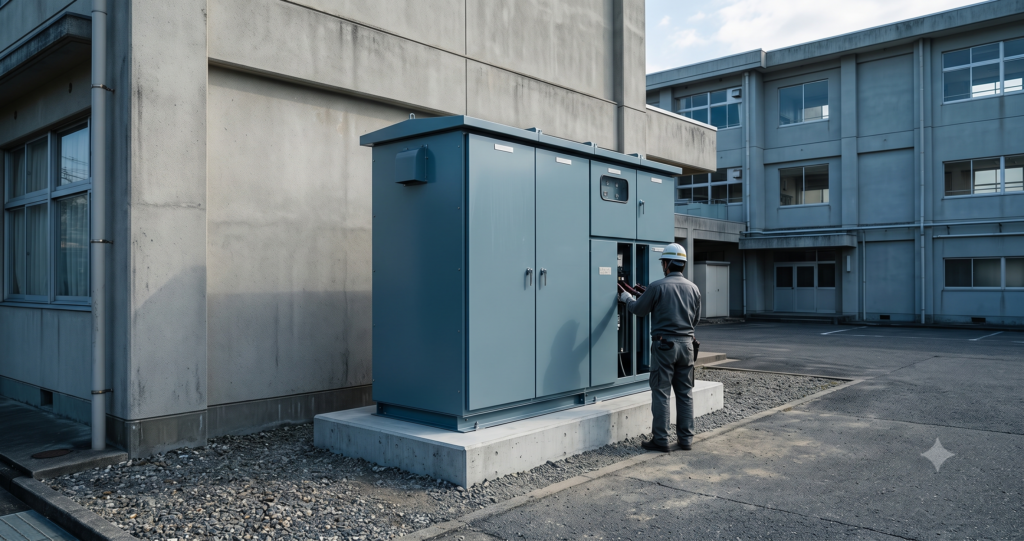

受変電設備（キュービクル）は、電力会社から高圧で受けた電気を、校舎で使える低圧に変換する設備です。ここが止まれば学校全体が停電します。

そして、この設備には期限が2つあります。1つは機器そのものの寿命。もう1つが、2027年3月31日に迫っている法律上の期限です。

この記事では、更新の判断材料と、いま急ぐべき理由を整理します。

低濃度PCBの処分期限は2027年3月31日

先にこちらを説明します。期限が明確で、かつ古い学校ほど該当する可能性が高いためです。

環境省の情報サイトは、こう述べています。

製造後30年以上経過した古い電気機器には、PCBが基準の0.5mg/kg（＝ppm）を超えた濃度で汚染されているものがあります。低濃度PCB廃棄物の処分期間は、PCB特措法において令和9年（2027年）3月31日で終了します。それまでに施設内の電気設備を総点検し、該当する電気機器がないか確認してください。

ポイントを整理します。

対象は変圧器（トランス）・コンデンサ・安定器など。製造時にPCBを使っていない製品でも、同一設備内でPCBが使用されていた場合、長年の使用による混入で低濃度PCB廃棄物になっているケースがあります
高濃度PCB廃棄物は、すべてのエリアで処分期限が既に終了しています。未処理のまま保管している場合は、早期に自治体またはJESCOへ連絡が必要です
該当するか不明な場合は、型番や製造時期からのメーカー照会、または分析検査で確認します
「低濃度PCB廃棄物の濃度分析・処理に係る助成金」が創設されています（2025年3月）

「製造後30年以上」という条件は、多くの学校のキュービクルが該当します。昭和40〜50年代に建てられた校舎で、受変電設備を一度も更新していなければ、まず確認が必要です。

そして実務上の警告として、期限間際には分析から搬入まで時間がかかり、処理施設の予約状況によっては受託できない場合があるとされています。2027年3月に間に合わせるには、いま動く必要があります。

※通電中の変圧器等に近づくと感電の恐れがあり危険です。調査は必ず電気保安協会等の専門機関に依頼してください。

機器ごとの更新目安

キュービクルは「箱」ではなく、複数の機器の集合体です。寿命は機器ごとに違います。

機器	役割	更新推奨時期
変圧器	高圧6.6kVを105V／210Vの低圧に変成	20年
進相コンデンサ	遅れ無効電力を補償し力率を改善	15年
遮断器	過電流・短絡・地絡などの事故を遮断	20年
高圧ケーブル	構内柱から電気室への引込	10〜15年（20年とする資料もあり）
高圧限流ヒューズ	短絡・過負荷・地絡の保護	15年
柱上高圧気中開閉器（PAS）	責任分界点。事故の波及を防ぐ	15年
断路器（DS）	点検・修理時に負荷側を区分し停電させる	25年

キュービクル全体としては、法定耐用年数15年、実用上の更新目安は15〜20年程度とされています。ただし更新の判断で重要なのは年数だけではありません。

電気保安協会は、受変電設備の経年による劣化は、点検・測定・試験では判断できない場合があると明言しています。「点検で異常なし」は「まだ大丈夫」を意味しません。だからこそ計画的な更新が求められます。

波及事故という最悪のケース

学校の電気設備が抱える最大のリスクがこれです。

高圧受電設備における停電事故が、電力会社の配電線に波及すると、近隣の需要家も停電します。自校だけの問題では済みません。

これを防ぐため、責任分界点に地絡保護継電器付高圧気中開閉器（GR付PAS）を設置し、常に正常動作するよう整備しておくことが重要とされています。避難所に指定されている学校であればなおさら、停電の影響は地域全体に及びます。

電気容量の壁──空調とICTが同時に来る

もう一つの更新理由が、容量不足です。そしてこれは老朽化とは別の理由で、いま急速に顕在化しています。

体育館空調が容量を押し上げる

体育館への空調設置が進んでいますが、体育館は容積が大きく、必要な冷房能力が桁違いです。文部科学省の試算では、断熱をしない場合の冷房能力は128kW、断熱すれば70kWに下がるとされています。断熱の有無で必要な電力が2倍近く変わるということです。

空調設備の更新は学校施設の空調設備の更新（K008）で解説しています。

充電保管庫が容量を押し上げる

GIGAスクール構想の標準仕様に対応した充電保管庫は、1台あたり定格100V・15A・1,500Wで、クラス40名分（42台程度）を収納します。

そして多くの製品が「輪番充電」——全台を一斉に充電せず、上段から下段へ時間をずらす方式——を採用しています。一斉に充電すると電流が大きすぎて、学校の電気設備がもたないからです。製品側が「学校の電源設備に負荷をかけない」ことを設計思想にしている事実自体が、学校の電気容量の逼迫を示しています。

ICT環境整備は学校施設のICT環境整備（K012）で解説しています。

重なると何が起きるか

各教室に充電保管庫を置き、猛暑対策でエアコンを同時稼働させれば、消費電力は跳ね上がります。家庭のブレーカーが落ちるのと同じ理屈で、受変電設備の契約電力を超過すれば、学校全体が停電します。

この確認は、機器を選ぶ前に行う必要があります。充電保管庫やエアコンを発注してから容量不足が判明すると、キュービクルの増設・更新という数千万円規模の工事が後から乗ってきます。設計終盤で判明すると、予算が破綻します。

停電を伴う工事という制約

受変電設備の更新には、全館停電が伴います。ここが他の工事と決定的に違う点です。

授業中には実施できない。長期休暇に工程を寄せるのが基本
サーバー・電話・防犯設備・冷蔵庫等への影響を事前に洗い出す必要がある
仮設電源を用意するか、停電時間内に終わる工程を組むかの判断が要る
機器の納期が長期化しており、発注から搬入まで時間がかかる

そしてキュービクルは屋外設置が一般的で、搬入にレッカーを使います。敷地内にレッカーを据える場所と、搬入経路の確保が必要です。この段取りは、夏休みなど長期休暇でなければ組めません。

実務の勘所

検討項目	課題・発生するリスク	解決の方向
PCBの確認漏れ	製造後30年以上の変圧器・コンデンサが低濃度PCB該当なのに未確認。2027年3月31日の処分期限を過ぎると法令違反のおそれ。期限間際は分析・処理施設が混み、受託できない場合もある	型番・製造時期からメーカー照会または分析検査を実施。助成金制度も確認する。調査は電気保安協会等の専門機関へ依頼
「点検で異常なし」を根拠に先送り	経年劣化は点検・測定・試験では判断できない場合がある。ある日突然故障し、学校全体が停電。波及事故なら近隣も停電する	機器別の更新推奨時期（変圧器20年・コンデンサ15年等）で計画的に更新する。GR付PASの整備状況を確認する
容量確認が後回し	充電保管庫やエアコンを発注してから容量不足が判明。キュービクル増設が後から乗り、予算が破綻する	機器選定の前に現況容量と将来負荷を試算する。体育館空調は断熱の有無で必要能力が大きく変わる
停電計画の詰めが甘い	サーバー・電話・防犯設備・冷蔵庫への影響を洗い出さず、停電当日に問題が発覚。データ損失や食品廃棄が発生する	停電の影響範囲を事前に一覧化し、仮設電源の要否を判断する。学校側と当日の体制を共有する
搬入計画の見落とし	キュービクルの搬入にレッカーが必要だが、据付場所や搬入経路が確保できず工程が組めない。機器の納期も長期化している	長期休暇に工程を寄せ、レッカー据付位置と経路を事前に確認する。発注は納期から逆算する
単独工事として発注	電気設備だけを更新し、数年後に空調・ICT・内装で再び電気工事が発生。同じ長期休暇を何度も使うことになる	中長期修繕計画で更新時期を可視化し、空調・ICT・長寿命化改修と工事範囲を重ねる

電気設備は「見えないから後回し」になりやすい

受変電設備の更新が難しいのは、誰も困っていないうちに動かなければならない点にあります。

屋上防水なら雨漏りで分かる。外壁ならひび割れが見える。しかしキュービクルは、壊れるまで正常に動いています。そして経年劣化は点検では判断できない場合がある——つまり「異常なし」の報告書は、更新不要の根拠にならない。

だからこそ、中長期修繕計画での位置づけが効きます。文科省の解説書における部位別コスト配分では、電気設備は9.0、機械設備は16.6。屋根・屋上の4.2に比べて大きなウェイトを占めています。目に見えないものほど、費用の比重は大きい。計画の作り方は学校施設の中長期修繕計画の作り方（K242）をご覧ください。

そして電気設備の更新は、単独で完結しません。

容量を決めるのは空調とICTの計画です。幹線を引き直すなら天井や壁を開けます。天井を開けるなら、そこにはLEDの配線もLAN配線もダクトもあります。足場・仮設・養生は共通費であり、何の工事のために架けても金額はほとんど変わりません。

逆に言えば、電気設備だけを単独で更新すれば、数年後に同じ天井を開け、同じ夏休みをもう一度使うことになります。長寿命化改修ではライフラインの更新が「必ず実施する工事」に含まれており、制度としても電気設備は改修と束ねる前提で設計されています。（学校施設の長寿命化改修／K002）

PCBの期限は2027年3月31日。機器の寿命は15〜20年。空調とICTの需要は今まさに増えている。3つの時計が同時に動いているのが、いまの学校の電気設備です。
